  • Падение напряжения на длинной линии от генератора: расчёт сечения кабеля

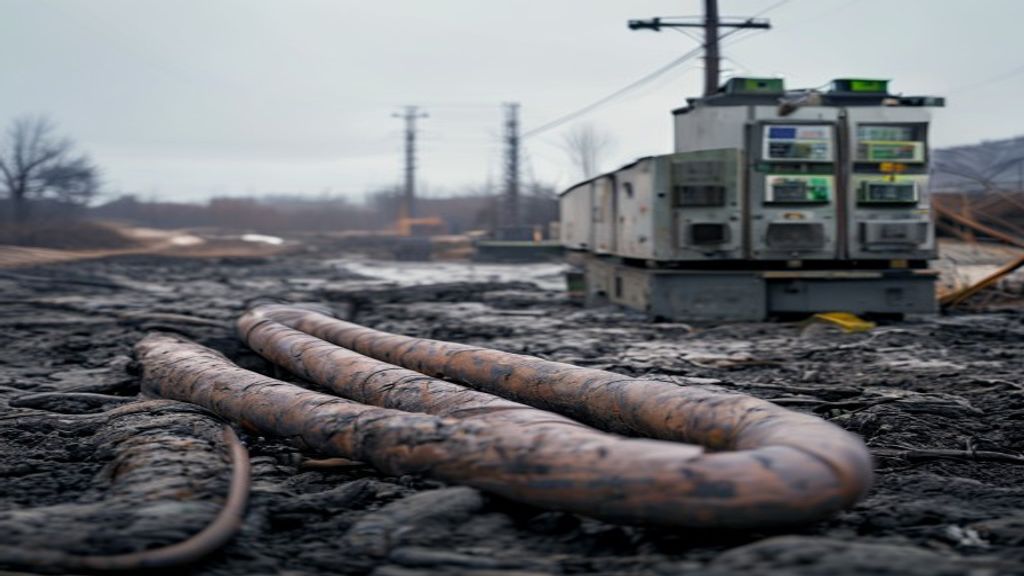

Силовой кабель от дизельного генератора на стройплощадке, расчёт сечения жилы

Классическая картина на стройке или удалённом объекте: генератор честно выдаёт свои 230 В на клеммах, но перфоратор на другом конце площадки заметно «тупит», сварка не держит дугу, а насос не выходит на режим. Мощности вроде хватает, а инструмент работает вполсилы. Причина почти всегда одна — падение напряжения на длинном питающем кабеле. Электричество, пройдя сотню метров тонкого провода, доходит до потребителя уже ослабленным.

Статья для прорабов, монтажников и владельцев объектов, где генератор стоит далеко от точки работы: стройплощадка, полевой лагерь, удалённый гараж или насосная. Разберём физику потерь в кабеле, дадим рабочую формулу расчёта сечения, готовые таблицы «длина–ток–сечение» и типовые ошибки, из-за которых сгорают инструмент и сам кабель.

Цена ошибки на длинной линии двойная. Во-первых, техника недополучает напряжение: асинхронный двигатель при просадке греется и теряет момент, а его пусковой ток растёт. Во-вторых, недостаточное сечение кабеля само перегревается — вплоть до оплавления изоляции и пожара. Правильный расчёт сечения — это и работоспособность, и безопасность.

Коротко: потеря напряжения на кабеле не должна превышать 5% (для силовой нагрузки — ориентир по ПУЭ). Для линии 30–50 м под 16 А одножильной меди уже мало 2,5 мм² — нужно 4–6 мм². Считать надо не по номиналу автомата, а по реальному току, длине и материалу жилы.

Откуда берётся падение напряжения

Любой провод имеет сопротивление. Когда по нему течёт ток, часть напряжения «оседает» на самом кабеле по закону Ома — и до нагрузки доходит остаток. Чем длиннее провод, тоньше жила и больше ток, тем сильнее просадка. Важно: ток идёт туда и обратно, поэтому в расчёте участвует удвоенная длина линии — оба провода (фаза и ноль для однофазной сети).

Удельное сопротивление меди — примерно 0,0175 Ом·мм²/м, алюминия — около 0,028, то есть алюминий проводит хуже почти в 1,6 раза. Отсюда и разница в требуемых сечениях. На переменном токе к активному сопротивлению добавляется индуктивное, но для кабелей малых сечений (до 16–25 мм²) им в первом приближении можно пренебречь и считать по активному сопротивлению.

Последствие просадки для нагрузки нелинейно. Активная нагрузка (лампы накаливания, ТЭН) просто недогревается. А вот асинхронный двигатель при падении напряжения на 10% теряет момент примерно на 19% (момент пропорционален квадрату напряжения), одновременно увеличивая потребляемый ток и нагрев обмоток. Отсюда и «тупящий» перфоратор, и перегрев насоса на конце длинной линии.

Важно: недостаточное сечение опасно не только потерей мощности. Кабель, по которому идёт ток выше допустимого для его сечения, перегревается по всей длине. На бухте, свёрнутой кольцами, тепло не отводится — размотанный удлинитель безопаснее смотанного. Оплавление изоляции на стройке — реальная причина возгораний.

Формула расчёта и допустимый предел

Базовая формула потери напряжения для однофазной линии постоянного/активного тока выглядит так:

ΔU = (2 × L × I × ρ) / S, где L — длина линии (м), I — ток (А), ρ — удельное сопротивление (0,0175 медь), S — сечение жилы (мм²). Двойка — учёт прямого и обратного провода.

Полученное ΔU в вольтах сравнивают с допуском. По практике и ПУЭ для силовых цепей суммарная потеря от источника до потребителя не должна превышать 5% номинала. Для сети 230 В это 11,5 В, для 400 В (трёхфазной) — 20 В. Перевернув формулу, находим минимальное сечение:

Smin = (2 × L × I × ρ) / ΔUдоп. Пример: L=40 м, I=16 А, медь, ΔUдоп=11,5 В → S = (2×40×16×0,0175)/11,5 ≈ 1,95 мм². Берём ближайшее большее стандартное — 2,5 мм², но без запаса.

Обратите внимание: расчёт по потере напряжения часто требует БОЛЬШЕГО сечения, чем расчёт по нагреву (допустимому длительному току). На коротких линиях сечение диктует нагрев, на длинных — падение напряжения. Итоговое сечение выбирают по большему из двух условий.

Совет практика: закладывайте потерю не 5%, а 3% как рабочий ориентир для двигательной нагрузки и сварки. Это даёт запас на просадку от генератора под пуск и на будущее удлинение линии. Перезаложить сечение почти всегда дешевле, чем потом менять кабель.

Таблицы: сечение по длине и току

Ниже — ориентировочные значения для медного кабеля, однофазная сеть 230 В, критерий потери ≤5% (≈11,5 В). Значения округлены до стандартного ряда сечений и служат для быстрой прикидки; точную линию считайте по формуле.

Ток нагрузки до 20 м до 40 м до 70 м до 100 м
10 А (~2,2 кВт) 1,5 мм² 1,5 мм² 2,5 мм² 4 мм²
16 А (~3,5 кВт) 1,5 мм² 2,5 мм² 4 мм² 6 мм²
25 А (~5,5 кВт) 2,5 мм² 4 мм² 6 мм² 10 мм²
40 А (~8,8 кВт) 4 мм² 6 мм² 10 мм² 16 мм²

Для алюминия каждое значение сдвигается на ступень-полторы вверх (алюминий требует примерно в 1,6 раза большего сечения при равном токе). Для трёхфазной линии 400 В при той же мощности ток в каждой фазе меньше, а формула чуть иная — там потери считают через линейное напряжение, и сечение обычно выходит меньше при равной передаваемой мощности.

Материал / фактор Влияние на сечение
Медь → алюминий Требуется на ступень-две больше сечение
Однофазная 230 В → трёхфазная 400 В Ток на фазу меньше, сечение обычно ниже
Кабель в бухте (смотан) Хуже охлаждение — снижать допустимый ток
Несколько потребителей на линии Считать по суммарному току в общей части

Медь или алюминий, одна фаза или три

Для мобильных удлинителей и стройки практически всегда используют медь: она гибче, надёжнее в разъёмных соединениях и держит вибрацию. Алюминий имеет смысл только на стационарных протяжённых вводах большого сечения, где важна цена; в переносных линиях алюминиевые жилы ломаются в местах перегиба и «текут» в клеммах.

Если объект позволяет — тяните трёхфазную линию 400 В даже к однофазным потребителям, распределяя их по фазам. При равной мощности ток по каждому проводу трёхфазной линии заметно ниже, потери падают, и сечение выходит скромнее. Это особенно выгодно на дистанциях 70–150 м. Трёхфазные дизельные установки как раз удобно ставить в центр площадки и разводить питание по фазам к разным постам — например, ТСС SDG 7000EH3A (3 фазы) с АВР (от 161 350 ₽).

Важно: нельзя стыковать медь и алюминий напрямую в клемме — электрохимическая пара во влажной среде корродирует, контакт греется и в итоге отгорает. Используйте переходные наконечники или клеммы с разделением металлов. На стройке с её влагой и вибрацией это частая причина отгорания нуля.

Пусковые токи и просадка под двигатель

Расчёт по номинальному току — только полдела. Инструмент с электродвигателем (насос, компрессор, бетономешалка) в момент пуска потребляет ток в 3–7 раз выше рабочего. На длинной линии этот бросок вызывает кратковременную, но глубокую просадку напряжения, из-за которой двигатель может вообще не выйти на обороты, а генератор — уйти в защиту.

Пусковая просадка: ΔUпуск = ΔUраб × Kпуск. При рабочей потере 5% и кратности пуска 5× мгновенная просадка на кабеле достигает 25% — двигатель на конце линии просто не стартует.

Отсюда правило: для двигательной нагрузки на длинной линии закладывайте рабочую потерю не 5%, а 2–3%, чтобы пусковой бросок уложился в допустимые пределы. И сам генератор берите с запасом мощности и хорошим AVR — установки с автозапуском и АВР держат просадку под набросом лучше бюджетных.

Пример: скважинный насос 2,2 кВт в 80 м от генератора
Дано: однофазный насос 2,2 кВт, cos φ 0,8 → рабочий ток ≈ 2200/(230×0,8) ≈ 12 А. Пусковой ток ~5× → до 60 А кратковременно. Линия 80 м медь. Шаг 1: по рабочему току и допуску 3% (≈7 В) считаем сечение: S = (2×80×12×0,0175)/7 ≈ 4,8 мм² → берём 6 мм². Шаг 2: проверяем пуск: при 6 мм² рабочая потеря ΔU = (2×80×12×0,0175)/6 ≈ 5,6 В (2,4%); пусковая ×5 ≈ 12% — насос стартует, генератор с АВР держит. Шаг 3: на 2,5 мм² (как хотели изначально) рабочая потеря была бы 13,4 В (5,8%), а пусковая просадка под 29% — насос бы не завёлся и грел кабель. Вывод: 6 мм² меди — рабочее решение, 2,5 мм² — ошибка.

Типовые ошибки на стройке

Большинство проблем с длинными линиями сводятся к нескольким повторяющимся ошибкам:

  • Сечение по автомату, а не по длине. Ставят 2,5 мм² под автомат 16 А и тянут на 70 м — по нагреву проходит, по потере напряжения нет.
  • Смотанная бухта. Удлинитель работает свёрнутым в кольцо — кабель перегревается из-за индуктивности и плохого охлаждения. Разматывайте полностью.
  • Цепочка тонких удлинителей. Три бытовых удлинителя по 30 м последовательно = 90 м тонкой жилы плюс переходные сопротивления в розетках. Тяните один кабель нужного сечения.
  • Плохие контакты. Недожатые клеммы, окисленные вилки, медь-алюминий — каждое соединение добавляет падение и греется.
  • Игнор пуска. Считают только по рабочему току, забывая про бросок при пуске двигателя.
На протяжённых линиях полезно измерять напряжение прямо у потребителя под нагрузкой, а не только на генераторе. Дешёвый розеточный вольтметр в конце линии сразу покажет реальную просадку и подскажет, хватает ли сечения. Разница в кВт и кВА при этом тоже важна — подробнее в материале про кВт и кВА.
Генератор для стройки или удалённого объекта?

Поможем подобрать установку под реальную нагрузку и дистанцию — с запасом мощности под пусковые токи и грамотной раздачей по фазам. Дизель и бензин с автозапуском и АВР — от портативного ТСС SGG 6000EHNA с АВР (от 107 205 ₽) до дизельного ТСС SDG 9000EH3A с АВР (от 209 961 ₽).

Звоните: +7(495)108-03-90. Смотреть дизельные генераторы → или бензогенераторы с АВР →

Какое сечение кабеля нужно для генератора на 50 метров?
Зависит от тока. Для 16 А (~3,5 кВт) на 50 м медью с допуском 5% нужно 4 мм², а под двигательную нагрузку лучше 6 мм². Для 25 А — уже 6 мм². Считайте по формуле S = 2×L×I×0,0175 / ΔU_доп и берите ближайшее большее стандартное сечение с запасом на пусковой ток.
Почему инструмент теряет мощность на конце длинного кабеля?
Из-за падения напряжения: на сопротивлении длинного провода «оседает» часть вольт, и до инструмента доходит ослабленное напряжение. У двигателя момент пропорционален квадрату напряжения — просадка 10% даёт потерю момента около 19%. Отсюда «тупящий» перфоратор и перегрев насоса. Решение — увеличить сечение жилы.
Какой допуск падения напряжения считать нормой?
Ориентир по ПУЭ для силовых цепей — не более 5% от источника до потребителя. Для двигательной и сварочной нагрузки на длинной линии практичнее закладывать 2–3%, чтобы кратковременный пусковой бросок тока не вызвал слишком глубокую просадку и техника уверенно стартовала.
Медь или алюминий для линии от генератора на стройке?
Для переносных и мобильных линий — только медь: она гибкая, держит вибрацию и надёжна в разъёмах. Алюминий требует примерно в 1,6 раза большего сечения при равном токе и ломается на перегибах, поэтому оправдан лишь на стационарных протяжённых вводах большого сечения. Медь с алюминием напрямую соединять нельзя.
Можно ли использовать удлинитель в бухте, не разматывая?
Нельзя под нагрузкой. Смотанный в кольца кабель не отводит тепло и имеет повышенную индуктивность, поэтому греется сильнее и может расплавить изоляцию. Всегда разматывайте удлинитель полностью перед подключением мощного инструмента — это и безопасность, и меньше потерь.
Как проверить, хватает ли сечения кабеля на объекте?
Измерьте напряжение мультиметром или розеточным вольтметром прямо у потребителя под рабочей нагрузкой и сравните с напряжением на генераторе. Если разница превышает 5% (более ~11 В при 230 В) — сечение недостаточно, кабель греется и просаживает технику. Тонкий кабель дополнительно будет тёплым на ощупь по всей длине.

Длинная линия от генератора — это отдельный инженерный расчёт, а не «возьмём кабель потолще, если что». Посчитайте сечение по реальному току и длине с допуском на пусковой бросок, выбирайте медь, размотайте бухту и проверьте напряжение у самого потребителя. Тогда инструмент выдаст полную мощность, а кабель не станет источником пожара на площадке.
