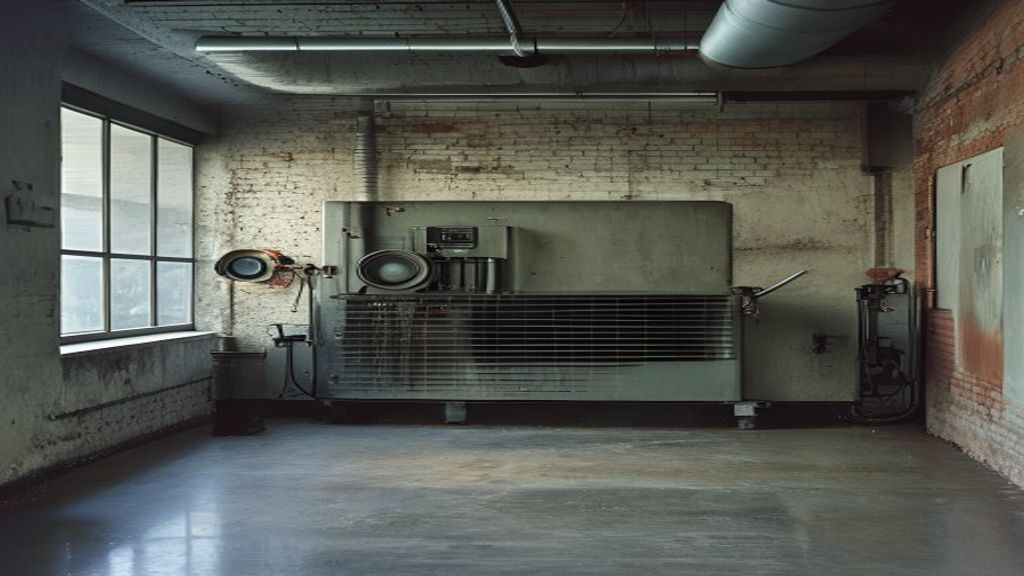

Вентиляция помещения с генератором: расчёт воздухообмена и теплоотвода
Генератор, поставленный в тесную котельную «чтобы не мешал», — классический сценарий, который заканчивается аварийным остановом по перегреву через 15–20 минут работы под нагрузкой. Дизельный двигатель — это печка: примерно столько же энергии, сколько он отдаёт в киловаттах электричества, он выбрасывает в помещение горячим воздухом от радиатора, плюс отдаёт тепло корпусом и выхлопом. Если этот тепловой поток некуда девать, температура в комнате за минуты доходит до 50–60 °C, и штатная защита по охлаждающей жидкости справедливо глушит машину.
Статья для тех, кто монтирует дизельный (или газовый, бензиновый) генератор 5–30 кВт в помещении: пристройка, техблок, подвал, контейнер. Разберём инженерно: сколько тепла реально выделяет ДГУ, сколько воздуха нужно на горение и сколько — на охлаждение, как посчитать требуемый воздухообмен в м³/ч и подобрать сечение приточной и вытяжной решёток. Цена ошибки — не только вечные аварийные остановы, но и риск отравления выхлопом и пожара. Правильная вентиляция считается один раз на этапе проекта, а не подбирается методом «поставил и смотрю, глохнет или нет».
Куда дизель девает тепло и почему его так много
КПД дизельного двигателя — порядка 35–40%. Это значит, что из энергии сгоревшего топлива только треть уходит в полезную электрическую мощность, а остальное превращается в тепло. Тепло распределяется по нескольким каналам: с выхлопными газами (их выводят трубой наружу), в систему охлаждения (радиатор, который вентилятор продувает прямо в помещение), и лучистым/конвективным теплом от блока двигателя и генератора. Именно тепло от радиатора и корпуса остаётся в комнате и требует удаления вентиляцией.
Для инженерной прикидки удобно правило: тепловыделение в помещение примерно равно электрической мощности генератора. Генератор 10 кВт под полной нагрузкой греет комнату как обогреватель на 10 кВт (без учёта выхлопа, который уходит в трубу). Точные цифры берут из паспорта («тепло, отводимое радиатором», «тепло, излучаемое агрегатом»), но для проектирования вентиляции правило «тепло ≈ мощности» даёт честный запас.
| Мощность ДГУ | Тепло в помещение (ориент.), кВт | Расход воздуха на охлаждение, м³/ч |
|---|---|---|
| 5 кВт | ≈5 | 1500–2500 |
| 10 кВт | ≈10 | 3000–5000 |
| 20 кВт | ≈20 | 6000–9000 |
| 30 кВт | ≈30 | 9000–13000 |
Два потока воздуха: на горение и на охлаждение
Воздух генератору нужен для двух совершенно разных задач, и путать их нельзя. Первый поток — воздух на горение: двигатель засасывает его через воздушный фильтр в цилиндры. Его немного, порядка нескольких м³/мин, и он строго обязателен — без притока свежего воздуха дизель начинает «душиться», теряет мощность и коптит. Второй, несопоставимо больший поток — воздух на охлаждение: вентилятор радиатора прогоняет через помещение тысячи кубометров в час, чтобы унести тепло. Именно он определяет размер вентиляционных проёмов.
Соотношение потоков наглядно: у генератора 10 кВт воздух на горение — это десятки м³/ч, а на охлаждение — тысячи. Поэтому расчёт вентиляции ведут по охлаждению; воздух на горение при этом покрывается автоматически. Главное — обеспечить, чтобы приток свежего холодного воздуха физически мог войти, а горячий — выйти, не смешиваясь.
Расчёт воздухообмена в м³/ч по теплу
Требуемый расход воздуха на охлаждение считается из простого теплового баланса: воздух должен унести всё выделенное тепло, нагревшись при этом не более чем на допустимую величину ΔT (обычно закладывают 8–12 °C превышения над наружным). Формула — ключевая для проектирования.
Подставим для генератора 10 кВт (Q = 10000 Вт) и ΔT = 10 °C: L ≈ 3 × 10000 / 10 = 3000 м³/ч. Если летом наружный воздух горячий и ΔT приходится брать меньше (например 7 °C, чтобы в помещении не было выше 45 °C), расход растёт до ≈4300 м³/ч. Отсюда и «вилка» 3000–5000 м³/ч для десятки в таблице выше — запас нужен именно под жаркое лето. Ниже — расчётные значения для типовых ΔT.
| Мощность / тепло Q | ΔT = 8 °C | ΔT = 10 °C | ΔT = 12 °C |
|---|---|---|---|
| 5 кВт | ≈1900 м³/ч | ≈1500 м³/ч | ≈1250 м³/ч |
| 10 кВт | ≈3750 м³/ч | ≈3000 м³/ч | ≈2500 м³/ч |
| 20 кВт | ≈7500 м³/ч | ≈6000 м³/ч | ≈5000 м³/ч |
| 30 кВт | ≈11250 м³/ч | ≈9000 м³/ч | ≈7500 м³/ч |
Сечение решёток и организация потока воздуха
Зная требуемый расход L (м³/ч), площадь приточного проёма находят из скорости воздуха в решётке. Для естественной вентиляции берут щадящую скорость 1–2 м/с (иначе будет свист и большое сопротивление), для принудительной — до 3–4 м/с. Формула сечения:
Ключевое слово — живое сечение: у решётки с жалюзи и сеткой реальный проход воздуха составляет лишь 60–70% габаритной площади, поэтому решётку берут в 1,4–1,6 раза больше расчётной. Организация потока: приток — низко у пола со стороны, свободной от двигателя (холодный воздух идёт понизу); вытяжка горячего воздуха от радиатора — сверху или на противоположной стене, желательно с коробом-конфузором прямо от радиатора наружу, чтобы горячий поток не гулял по помещению. Плохая схема — приток и вытяжка на одной стене: воздух «закорачивается», а дальний угол не проветривается.
Типичные ошибки монтажа и как их избежать
Первая и главная ошибка — «глухая» комната с одной дверью: приток и вытяжка отсутствуют, генератор глохнет по перегреву, а если контроллер обманут — двигатель варится заживо. Вторая — приток и вытяжка есть, но крошечные: посчитали «на глазок» пару вентиляционных отверстий 20×20 см, а нужно 0,4–0,8 м². Третья — вытяжка не привязана к радиатору: горячий воздух от вентилятора выдувается в помещение и частично засасывается обратно на охлаждение, температура растёт по кругу. Четвёртая — приток сверху, вытяжка снизу (перевёрнутая схема): холодный воздух не доходит до генератора.
Есть и сезонная тонкость, о которой забывают: зимой те же огромные проёмы, что спасают летом, выхолаживают помещение, когда генератор стоит в резерве и не работает. Двигатель, аккумулятор автозапуска и топливо не любят промерзания — на холодной АКБ падает пусковой ток, дизтопливо парафинится, масло густеет и в первый момент пуска давление набирается медленнее. Поэтому приточные решётки делают с утеплёнными регулируемыми жалюзи (закрыты в резерве, открываются при старте), а помещение при необходимости подогревают. Отдельно считают тепловыделение под реальную нагрузку: если генератор почти всегда работает на 40–50%, тепла он отдаёт меньше номинала, и вентиляцию можно проектировать по фактическому режиму — но проёмы всё равно закладывают под полную мощность, ведь резервный ДГУ обязан тянуть и пиковую нагрузку. Полезно помнить и про разницу кВт и кВА при оценке нагрузки — про неё подробно в материале чем отличается кВт от кВА.
Пример: вентиляция для дизеля 20 кВт в техпомещении 3×4×2,7 м
Дано: ДГУ 20 кВт, тепло в помещение ≈20 кВт (20000 Вт), летом хотим держать не выше +15 °C над улицей, значит ΔT = 15 °C максимально, но для запаса считаем по 10 °C. Шаг 1 — расход: L ≈ 3 × 20000 / 10 = 6000 м³/ч. Шаг 2 — сечение притока при естественной v = 2 м/с: S = 6000 / (3600 × 2) = 0,83 м² живого сечения. Шаг 3 — поправка на живое сечение решётки (65%): габарит ≈ 0,83 / 0,65 ≈ 1,28 м², то есть решётка примерно 1,3×1,0 м или две по 0,9×0,7 м внизу. Шаг 4 — вытяжка: не меньше притока, лучше на 10–15% больше, с коробом прямо от радиатора наружу; сечение габаритом ≈1,4 м². Шаг 5 — проверка объёма помещения: 3×4×2,7 = 32,4 м³, кратность = 6000/32,4 ≈ 185 обменов/час — это нормально для генераторной, воздух должен меняться очень интенсивно. Вывод: без больших проёмов и короба от радиатора двадцатку в такой комнате эксплуатировать нельзя.
При установке ДГУ в помещении важно правильно рассчитать воздухообмен и выхлоп. Наши специалисты подскажут по конкретной модели — например, дизель ТСС SDG 9000EH3A с АВР (от 209 961 ₽) или MITSUI ECO ZM 7000 DE-3 с АВР (от 186 300 ₽) — какое тепло отводит радиатор и какие проёмы нужны.
Звоните: +7(495)108-03-90. Весь ассортимент — в каталоге дизельных электростанций.
Сколько воздуха в час нужно генератору 10 кВт в помещении?
Какого размера должны быть приточная и вытяжная решётки?
Почему генератор в закрытой комнате перегревается и глохнет?
Можно ли выводить выхлоп через ту же вентиляцию?
Где размещать приток, а где вытяжку?
Нужна ли принудительная вентиляция или хватит естественной?
Итог практика: вентиляция генераторной считается по теплу, а не по площади помещения. Возьмите тепловыделение примерно равным электрической мощности, посчитайте расход по формуле L ≈ 3×Q/ΔT, переведите его в сечение решёток с поправкой на живое сечение — и разнесите приток внизу и вытяжку от радиатора наверху. Отдельно и обязательно — выхлоп наружу трубой. Сделанный на бумаге за пять минут расчёт избавляет от вечных аварийных остановов и куда более серьёзных рисков.
