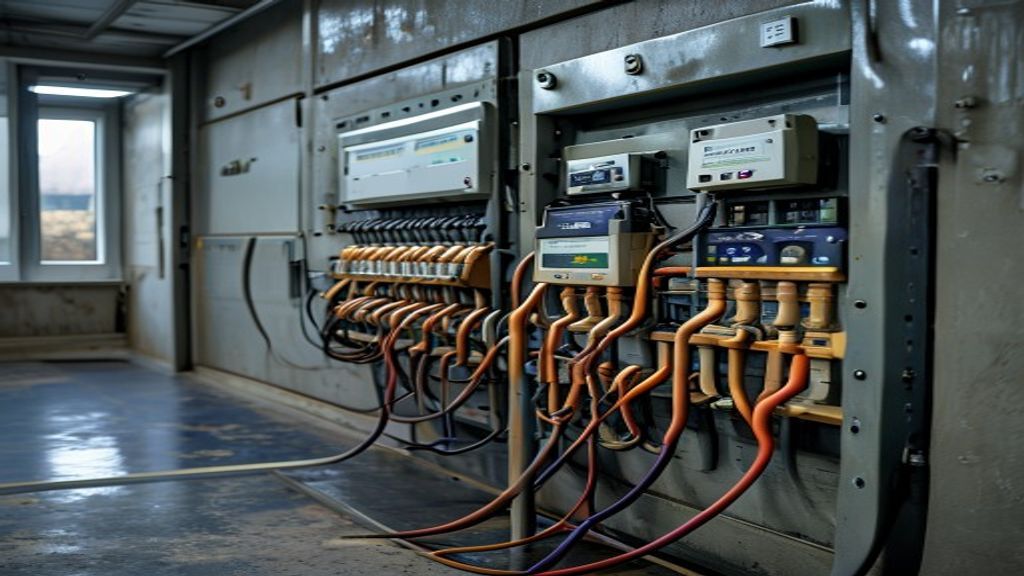

Нагрев нейтрали от гармоник в трёхфазном щите генератора

Статьи

Гармоники и нагрев нейтрали в трёхфазной сети от генератора

В трёхфазной сети есть контринтуитивный эффект, о который спотыкаются даже опытные электрики: нейтральный провод может греться сильнее фазных, хотя нагрузка по фазам сбалансирована идеально. Причина — гармоники, а точнее третья гармоника тока, которую создаёт современная нелинейная нагрузка: импульсные блоки питания, ИБП, частотники, LED-драйверы, компьютеры и зарядки. В обычной сети это неприятность, а при питании от генератора — двойная проблема: страдает и нейтраль кабеля, и обмотка альтернатора.

Эта статья — для тех, кто проектирует или эксплуатирует трёхфазную ДГУ, питающую офис, серверную, цех с частотными приводами или объект с большой долей электроники. Разберём физику: почему третья гармоника не гасится в нейтрали, а складывается; как оценить нагрев; что такое K-фактор и зачем увеличивать сечение нейтрали; и как всё это влияет на выбор и режим генератора.

Цена непонимания — перегретый и оплавленный нейтральный провод (при живых, «холодных» фазах), ложные срабатывания защит, перегрев обмотки генератора и его преждевременный выход из строя. Всё это на объекте, где формально «всё сбалансировано».

Коротко: третьи (и кратные трём) гармоники токов трёх фаз в нейтрали не вычитаются, а суммируются. При сильно нелинейной нагрузке ток нейтрали может достигать 1,4–1,7× фазного даже при идеальном балансе. Нейтраль в таких сетях берут увеличенного сечения (равного или больше фазы), а генератор — с запасом мощности и оценкой по K-фактору.
В статье:

Что такое гармоники и THD

Идеальная сеть — чистая синусоида 50 Гц (основная, первая гармоника). Нелинейная нагрузка потребляет ток не синусоидой, а «порциями» — импульсный блок питания заряжает конденсатор короткими всплесками у пика напряжения. Такой несинусоидальный ток раскладывается в ряд Фурье на основную частоту 50 Гц и гармоники кратных частот: 3-я — 150 Гц, 5-я — 250 Гц, 7-я — 350 Гц и так далее.

Коэффициент нелинейных искажений тока: THDI = √(I₃² + I₅² + I₇² + …) / I₁ × 100%. У импульсного БП без коррекции THD тока доходит до 80–120%, у частотника без фильтра — 30–80%, а «правильная» нагрузка с активным PFC держит THD ниже 10%.
Нагрузка Типовой THD тока Доминирующие гармоники Опасность для нейтрали
Лампа накаливания, ТЭН ≈ 0% — нет
ИБП, БП ПК (без PFC) 60–120% 3, 5, 7 высокая
LED-драйверы дешёвые 40–90% 3, 5 высокая
Частотник (6-пульсный) 30–80% 5, 7, 11 средняя
Двигатель напрямую 5–15% слабые низкая

Ключевое для нашей темы разделение: гармоники бывают прямой последовательности (7, 13 — вращают в ту же сторону), обратной (5, 11 — тормозят) и нулевой последовательности — это как раз 3-я и кратные ей (9, 15, 21). Именно нулевая последовательность виновата в перегреве нейтрали.

Почему третья гармоника суммируется в нейтрали

В сбалансированной трёхфазной системе основные токи фаз (50 Гц) сдвинуты на 120° и в нейтрали дают векторную сумму, равную нулю — поэтому классически нейтраль можно было делать тоньше фазы. Но с третьей гармоникой всё иначе.

Фазы сдвинуты на 120° по основной частоте. Для 3-й гармоники сдвиг умножается на 3: 3 × 120° = 360° ≡ 0°. Значит, третьи гармоники всех трёх фаз оказываются В ФАЗЕ и в нейтрали не вычитаются, а АРИФМЕТИЧЕСКИ складываются: IN,3 = 3 × Iф,3.

Вот в чём коварство: основные токи балансируются и уходят в ноль, а третьи гармоники трёх фаз накладываются друг на друга и утраивают своё присутствие в нейтрали. То же происходит с 9-й, 15-й, 21-й — всеми кратными трём. В результате в нейтрали течёт ток, которого «неоткуда взяться» с точки зрения баланса мощностей, — и он греет провод.

Важно: при большой доле однофазной электроники ток нейтрали может ПРЕВЫСИТЬ фазный. Классическая ошибка — поставить нейтраль сечением вдвое меньше фазы «по старой привычке для сбалансированной сети». Такая нейтраль перегревается и оплавляется первой, при том что фазы холодные и автоматы не срабатывают: обычная защита стоит в фазах, а перегруженную нейтраль она не видит.

Расчёт тока нейтрали и K-фактор

Оценить ток нейтрали можно через долю третьей гармоники в фазном токе. Если обозначить относительное содержание 3-й гармоники как i₃ (доля от основной), для сбалансированной нагрузки справедливо приближение:

IN ≈ 3 × i₃ × Iф1. Пример: при i₃ = 0,5 (50% третьей гармоники, типично для БП без PFC) IN ≈ 1,5 × Iф. При i₃ = 0,33 ток нейтрали примерно равен фазному. Полный ток нейтрали с учётом всех кратных трём достигает 1,4–1,7× фазного.
Доля 3-й гармоники i₃ Ток нейтрали IN/Iф Тип нагрузки Рекомендация по нейтрали
0,1 (10%) ≈ 0,3× Линейная + немного электроники Сечение = фазе
0,33 (33%) ≈ 1,0× Смешанная Сечение = фазе
0,5 (50%) ≈ 1,5× Много БП/ИБП Нейтраль ×1,5–2 от фазы
0,7 (70%) ≈ 1,7× Серверная, офис ПК Двойная нейтраль / отд. кабель

Для трансформаторов и генераторов, питающих такую нагрузку, вводят K-фактор — показатель, учитывающий дополнительный нагрев от гармоник за счёт вихревых токов (потери растут пропорционально квадрату частоты гармоники).

K = Σ (Ih/I)² × h², где h — номер гармоники. Чем выше K, тем сильнее гармоники греют магнитопровод и обмотки. Для чисто линейной нагрузки K = 1; для офиса с ПК K = 4–13; для серверной — до 20 и выше.

Влияние на генератор и обмотку

Генератор реагирует на гармоники хуже трансформатора, потому что у него меньше «запас железа» и выше внутреннее сопротивление. Есть два эффекта.

  • Дополнительный нагрев обмотки. Токи высших гармоник вызывают потери на вихревые токи в статоре. Обмотка греется сильнее, чем при той же активной мощности линейной нагрузки, — приходится дератировать (снижать допустимую мощность) генератор.
  • Искажение напряжения. Гармоники тока на внутреннем реактивном сопротивлении альтернатора создают падения напряжения, искажающие форму выходного напряжения (THD напряжения растёт). Это, в свою очередь, мешает чувствительной нагрузке — замкнутый круг.
Доля нелинейной нагрузки Рекомендуемый запас генератора THD напряжения (ориентир)
до 20% ×1,0–1,1 < 5%
20–40% ×1,2–1,4 5–8%
40–60% ×1,4–1,7 8–12%
> 60% (серверная) ×1,7–2,0 > 12% без мер

Отсюда практическое правило: чем больше в нагрузке ИБП, частотников и импульсной электроники, тем больше запас мощности генератора нужен — не столько по активным ваттам, сколько для того, чтобы удержать форму напряжения и не перегреть обмотку. Оценивать полезно вместе с классами мощности по ISO 8528, а для питания критичной электроники — брать генератор с качественным AVR или инверторный тип.

Двухтактный совет практика: если объект — серверная или офис с сотней ПК, тепловизор по нейтральным шинам и клеммам после запуска нагрузки покажет проблему за минуту. Горячая нейтраль при холодных фазах — верный признак гармонической перегрузки, а не «плохого контакта».

Сечение нейтрали и меры защиты

Раз нейтраль может нести ток больше фазного, её и защищать нужно соответственно. Меры по нарастанию затрат:

  1. Сечение нейтрали. При THD-нагрузке нейтраль берут не меньше фазы; при доле нелинейной нагрузки выше 50% — с коэффициентом 1,5–2 или отдельным усиленным проводником (по МЭК допускается расчёт нейтрали на 145–200% фазного тока).
  2. Не экономить на нейтрали в кабеле. Пятижильный кабель с полноразмерной нейтралью, а не 4+тонкая.
  3. Правильная защита. В сетях с гармониками применяют автоматы, учитывающие ток нейтрали; УЗО типа A или F (тип AC не видит искажённые токи утечки).
  4. Пассивные/активные фильтры гармоник. На крупных объектах ставят фильтрокомпенсирующие устройства или активные фильтры, «убирающие» гармоники у источника.
  5. PFC на нагрузке. Самое эффективное — выбирать оборудование с активной коррекцией коэффициента мощности (ИБП с PFC, драйверы с THD<10%): проблема гасится в корне.
Пример: расчёт нейтрали для офиса на трёхфазном генераторе
Дано: трёхфазный дизель-генератор питает офис, нагрузка сбалансирована по 30 А на фазу, из них 70% — компьютеры и ИБП без PFC, доля 3-й гармоники i₃ ≈ 0,5. Шаг 1. Основной ток в нейтрали от баланса ≈ 0. Шаг 2. Ток 3-й гармоники в фазе: 0,5 × 30 = 15 А. Шаг 3. В нейтрали утраивается: 3 × 15 = 45 А только по 3-й гармонике. Шаг 4. С учётом 9-й и 15-й полный ток нейтрали ≈ 1,5 × 30 = 45–50 А — в полтора раза больше фазного 30 А! Вывод: нейтраль нельзя делать тоньше фазы, наоборот — берём сечение под 50 А (для меди это уже другой калибр, чем под 30 А). K-фактор нагрузки ориентировочно 4–8, поэтому генератор берём с запасом ×1,4–1,5 по мощности и с хорошим AVR, чтобы удержать THD напряжения.

Практика подбора ДГУ под нелинейную нагрузку

Свести всё воедино: генератор для объекта с электроникой выбирают не по сумме табличек «ватт», а с поправкой на гармоники и запас на форму напряжения.

  • Оцените долю нелинейной нагрузки. Больше 40% — закладывайте запас мощности ×1,4 и выше.
  • Проверьте, что нейтраль в кабеле и щите не тоньше фазы, при серверной — усиленная.
  • Для критичной электроники выбирайте генератор с качественным AVR; при жёстких требованиях к THD напряжения — инверторный.
  • Понимание разницы активной и полной мощности здесь ключевое — почитайте кВт и кВА: в чём разница.

Из практичных дизельных станций с автозапуском под резерв объекта с электроникой подойдут, например, дизельный ТСС SDG 6000EH3A с АВР от 157 827 ₽ (трёхфазный) или более мощный ТСС SDG 9000EH3A с АВР от 209 961 ₽ — с запасом по мощности под гармоническую нагрузку.

Подбираете трёхфазный генератор под офис, серверную или частотники?

Рассчитаем запас мощности с учётом гармоник и K-фактора, подскажем сечение нейтрали и тип защиты. Трёхфазные дизельные станции с АВР — под реальный характер вашей нагрузки.

Трёхфазные дизельные с АВР в каталоге → Инженер: +7(495)108-03-90

Почему нейтраль греется, если нагрузка по фазам сбалансирована?
Из-за третьей гармоники и кратных ей. Основные токи фаз при балансе вычитаются в нейтрали до нуля, но третьи гармоники всех трёх фаз совпадают по фазе (сдвиг 3×120°=360°=0°) и складываются арифметически, давая до 3× фазной третьей гармоники. Этот ток и греет нейтраль при «холодных» фазах.
Насколько ток нейтрали может превысить фазный?
При сильно нелинейной нагрузке (ИБП, ПК без PFC, дешёвые LED-драйверы) ток нейтрали достигает 1,4–1,7 фазного, а в тяжёлых случаях серверных — приближается к утроенной третьей гармонике. Поэтому нейтраль в таких сетях делают не тоньше фазы, а часто усиленной.
Что такое K-фактор и зачем он нужен?
K-фактор количественно оценивает дополнительный нагрев трансформатора или генератора от гармоник: K = Σ(Ih/I)²·h². Потери от вихревых токов растут пропорционально квадрату частоты гармоники, поэтому высшие гармоники греют сильнее. Для линейной нагрузки K=1, для офиса с ПК — 4–13. По K подбирают запас мощности источника.
Как гармоники влияют на сам генератор?
Двояко: высшие гармоники тока дают дополнительные потери в статоре и перегревают обмотку (нужен дератинг и запас мощности), а на внутреннем сопротивлении альтернатора искажают форму выходного напряжения (растёт THD напряжения). Поэтому под нелинейную нагрузку берут генератор с запасом ×1,4–2 и с качественным AVR или инверторного типа.
Как быстро обнаружить перегрев нейтрали на объекте?
Тепловизором или токовыми клещами с True RMS по нейтральной шине и клеммам после включения нагрузки. Если нейтраль ощутимо горячее фаз, а автоматы в фазах не срабатывают — это классический признак гармонической перегрузки, а не плохого контакта. Обычные клещи без True RMS искажённый ток измеряют неверно.
Как снизить гармоники и разгрузить нейтраль?
Лучший способ — устранять в корне: выбирать оборудование с активным PFC (ИБП и драйверы с THD тока ниже 10%). На крупных объектах ставят пассивные или активные фильтры гармоник у источника. Плюс обязательно закладывают усиленную нейтраль и защиту, учитывающую её ток. Комбинация мер снижает нагрев и разгружает генератор.

Гармоники и нагрев нейтрали — тот случай, когда «всё сбалансировано» ещё не значит «всё безопасно». Третья гармоника нелинейной нагрузки складывается в нейтрали и способна перегреть её при холодных фазах, а заодно греет обмотку генератора и портит форму напряжения. Заложите усиленную нейтраль, оцените K-фактор, возьмите генератор с запасом и хорошим AVR — и трёхфазная ДГУ будет надёжно питать даже капризную электронику.
