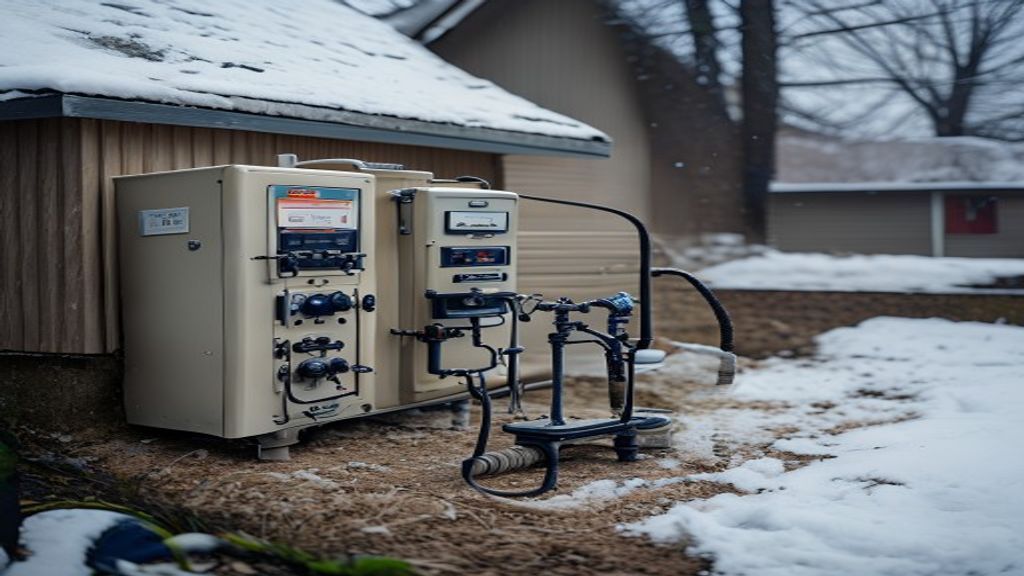

Давление газа на входе генератора: магистраль, баллон, газгольдер и редуктор
Газовый генератор в отличие от бензинового или дизельного питается топливом, у которого нет привычной «полки». Двигатель ждёт на входе строго определённое давление газа — и всего пара миллибар в плюс или в минус превращают ровно работающую установку в капризный агрегат, который то троит, то глохнет под нагрузкой, то вообще не запускается. Причём владелец обычно грешит на карбюратор, свечи или «плохой генератор», хотя корень почти всегда в газовой рампе: не тот редуктор, забитый фильтр, слишком длинная подводка или банально не согласованное давление магистрали и требований двигателя.
Эта статья — для тех, кто ставит газовый генератор на магистральный газ, баллоны или газгольдер и хочет, чтобы установка работала стабильно, а не «как повезёт». Разберём, какое давление реально нужно двигателю, чем отличается низкое давление магистрали от высокого давления баллона, зачем нужна двухступенчатая редукция и как подобрать редуктор под расход конкретного генератора, а не «на глаз».
Цена ошибки здесь не только в нервах: работа на обеднённой смеси из-за просадки давления ведёт к перегреву выпускных клапанов и прогару, а скачки давления от дешёвого одноступенчатого редуктора — к рывкам оборотов и уходу защиты по частоте. Газовая аппаратура стоит копейки на фоне капремонта ГБЦ, поэтому считать её надо серьёзно.
Какое давление газа нужно двигателю генератора
Двигатель газового генератора работает на низком давлении. Газовоздушный смеситель (или газовый клапан в инжекторных моделях) рассчитан на то, что топливо приходит с давлением в десятки миллибар — не бар и не мегапаскали. Типовое требование для бытовых установок мощностью 5–15 кВт — от 13 до 30 мбар, у части моделей окно шире, до 37–50 мбар. Точное значение всегда написано в паспорте: смотрите строку «давление газа на входе» и обязательно уточняйте, для какого газа она указана — метана (природный) или пропан-бутана (СУГ).
Почему так низко? Смеситель дозирует газ за счёт разрежения во впускном тракте (эффект Вентури). При избыточном входном давлении смесь переобогащается — двигатель дымит, «захлёбывается», растёт расход и падает мощность. При недостаточном давлении наоборот: смесь беднеет, установка не выходит на номинал, под нагрузкой проваливается, а выпускные клапаны перегреваются. Оба сценария вредны, поэтому давление должно попадать в паспортное окно и — что важнее — держаться в нём при полном расходе, а не только на холостом ходу.
| Источник / точка | Давление | Комментарий |
|---|---|---|
| Магистраль низкого давления в доме | 13–20 мбар | Часто прямо годится на вход двигателя |
| Требование двигателя (метан) | 13–30 мбар | Смотреть паспорт конкретной модели |
| Требование двигателя (пропан-бутан) | 28–37 мбар | Обычно чуть выше, чем на метане |
| Баллон/газгольдер до редуктора | 1,6 МПа (16 бар) | Зависит от температуры и остатка |
| После бытового редуктора СУГ | ≈30–37 мбар | Стандарт РДСГ, «лягушка» |
Три источника газа: чем они отличаются на входе
Практически весь парк бытовых газовых генераторов питается от одного из трёх источников: городской/поселковой магистрали, баллонов СУГ или газгольдера. С точки зрения давления это принципиально разные истории.
Магистральный (природный) газ. Это метан, давление в бытовой сети низкое — те самые 13–20 мбар. Часто это ровно то, что нужно двигателю, поэтому магистральные модели нередко подключаются почти напрямую, через отсечной кран и фильтр, с минимальной регулировкой. Плюсы — не надо возить топливо и бояться высокого давления; минус — при большом расходе (котёл + генератор + плита) давление в сети проседает, и генератор первым «чувствует» голод. Магистральные машины смотрите в разделе газовые генераторы на магистральном газе.
Баллоны СУГ (пропан-бутан). В баллоне газ под давлением до ~16 бар, которое сильно гуляет от температуры и остатка. Работать с ним двигатель напрямую не может — нужен редуктор, гасящий давление до ~30 мбар. Важная тонкость: зимой при отборе большого расхода из одного 50-литрового баллона газ не успевает испаряться, давление падает, баллон обмерзает. Поэтому баллоны для генератора соединяют в рампу по 2–4 штуки. Модели под СУГ — в разделе газовые генераторы на сжиженном газе.
Газгольдер. По сути большой стационарный резервуар СУГ. Давление такое же, как в баллоне (до 16 бар), но зеркало испарения велико, поэтому проблем с обмерзанием при бытовых расходах почти нет. Редукция обязательна и здесь — обычно двухступенчатая: первая ступень стоит на самом газгольдере, вторая — у потребителя. Если планируете резервировать дом газгольдером, посмотрите тему газовый генератор для дома — там разобраны типовые связки.
Одно- и двухступенчатая редукция: зачем усложнять
Задача редуктора — из высокого и «плавающего» давления источника сделать стабильно низкое на выходе, независимо от того, полный баллон или почти пустой, тепло на улице или мороз. Одна ступень с этим справляется плохо: у любого редуктора есть эффект «запирания» — при падении входного давления меняется и выходное. Дешёвый одноступенчатый регулятор на почти пустом баллоне даёт заметно меньше паспортных 30 мбар, и генератор под нагрузкой начинает проваливаться именно к концу баллона.
Двухступенчатая схема решает это так: первая ступень грубо снижает 16 бар до промежуточных ~0,7–1,5 бар и держит их относительно стабильно; вторая ступень из этого стабильного промежутка делает точные 30 мбар. Колебания входа гасятся на первой ступени и почти не доходят до двигателя. Именно поэтому на газгольдерах и серьёзных баллонных рампах ставят две ступени, а не одну.
| Схема | Где применять | Стабильность выхода | Риск |
|---|---|---|---|
| Прямое подключение (магистраль) | Метан 13–20 мбар | Хорошая, если сеть не проседает | Голод при пиковом разборе |
| Одноступенчатый редуктор | 1 баллон, малый расход | Средняя, падает к концу баллона | Провал под нагрузкой |
| Двухступенчатый редуктор | Баллонная рампа, газгольдер | Высокая во всём диапазоне | Дороже, сложнее монтаж |
| Ступень на газгольдере + у потребителя | Газгольдер, длинная трасса | Высокая, компенсирует потери в трубе | Нужен грамотный проект |
Подбор редуктора и рампы под расход генератора
Главная ошибка — брать «редуктор, который налез на резьбу», не глядя на производительность. У редуктора есть паспортный расход (кг/ч для СУГ или м³/ч для метана). Он должен покрывать пиковый расход генератора с запасом, иначе на полной мощности редуктор «запрётся» и давление на выходе просядет.
Сначала оцените расход самого генератора. Ориентир для природного газа: примерно 0,45–0,50 м³/ч на 1 кВт вырабатываемой электрической мощности при нагрузке около 75%. Для пропан-бутана — примерно 0,35–0,40 кг/ч на 1 кВт. Значения зависят от КПД и нагрузки, но для подбора рампы этого достаточно.
| Мощность генератора | Расход, метан (м³/ч) | Расход, СУГ (кг/ч) | Пропускная рампы с запасом ×1,5 |
|---|---|---|---|
| 5 кВт | ≈2,4 | ≈1,9 | метан ≥3,6 м³/ч / СУГ ≥2,9 кг/ч |
| 7 кВт | ≈3,4 | ≈2,6 | метан ≥5,1 м³/ч / СУГ ≥3,9 кг/ч |
| 10 кВт | ≈4,8 | ≈3,7 | метан ≥7,2 м³/ч / СУГ ≥5,6 кг/ч |
| 15 кВт | ≈7,2 | ≈5,5 | метан ≥10,8 м³/ч / СУГ ≥8,3 кг/ч |
Дальше проверьте, что источник физически отдаёт этот расход. С магистралью — что диаметр подводки и давление в сети держат разбор при одновременной работе котла. С баллонами — что их достаточно: один 50-литровый баллон зимой уверенно отдаёт лишь ~1–1,2 кг/ч пропана без обмерзания, значит генератору 10 кВт (≈3,7 кг/ч) нужна рампа из 3–4 баллонов. С газгольдером — что площадь зеркала испарения покрывает зимний расход (об этом отдельная методика расчёта автономности).
Пример: подбор газовой рампы для генератора REG 8 кВт на баллонах зимой
Частые проблемы и диагностика по симптомам
Большинство «непонятных» неисправностей газовых генераторов — это давление, а не электрика. Вот как читать симптомы.
- Не запускается или глохнет сразу после старта. Проверьте, открыт ли газ, не забит ли фильтр, есть ли вообще давление на входе. На баллоне зимой — не обмёрз ли редуктор (иней на корпусе).
- Работает на холостых, глохнет под нагрузкой. Классика недобора расхода: слабый редуктор, тонкая или длинная подводка, почти пустой баллон. Смесь беднеет ровно тогда, когда двигатель просит больше газа.
- Плавают обороты, «дёргается». Скачки давления — обычно дешёвый одноступенчатый редуктор или подсос воздуха в соединениях.
- Дымит, «жирный» выхлоп, растёт расход. Переобогащение — давление на входе выше окна, редуктор настроен слишком высоко.
- Проваливается только к концу баллона. Редуктор «запирается» на низком входном давлении — нужна вторая ступень.
| Симптом | Вероятная причина | Что делать |
|---|---|---|
| Глохнет под нагрузкой | Мало расхода/давления | Редуктор мощнее, толще подводка, рампа баллонов |
| Плавают обороты | Скачки давления / подсос | Двухступенчатый редуктор, проверить герметичность |
| Иней на редукторе | Обмерзание СУГ | Больше баллонов, обогрев, газгольдер |
| Чёрный дым | Переобогащение | Снизить выходное давление в окно паспорта |
| Не заводится | Нет газа/забит фильтр | Кран, фильтр, манометр на входе |
Поможем согласовать давление, редуктор и число баллонов под реальный расход, чтобы установка держала номинал в мороз. Модели с автозапуском АВР для резерва дома — на складе.
Смотреть в каталоге → или звоните +7(495)108-03-90
Монтаж газовой рампы: что важно на практике
Даже правильно подобранный редуктор не спасёт при плохом монтаже. Ключевые моменты: подводящий шланг/труба должны быть достаточного диаметра (тонкая «карбюраторная» трубка задушит расход), длина — минимальной, соединения — герметичными (проверка мыльной пеной обязательна). Перед двигателем ставят газовый фильтр и отсечной кран, а на баллонной/газгольдерной рампе — манометр, чтобы видеть промежуточное давление. Гибкие рукава — только газовые, сертифицированные под СУГ.
Отдельно про безопасность СУГ: пропан-бутан тяжелее воздуха и при утечке скапливается внизу, в приямках и подвалах. Поэтому генератор на баллонах ставят на вентилируемой площадке, не в закрытом подвале, и никогда не хранят баллоны в помещении с работающей установкой. Магистральный метан легче воздуха и уходит вверх — риск другой, но проветривание и датчик утечки всё равно обязательны.
Какое давление газа нужно бытовому газовому генератору?
Можно ли подключить генератор к баллону напрямую без редуктора?
Почему генератор глохнет под нагрузкой, хотя газ есть?
Зачем нужна двухступенчатая редукция?
Сколько газа расходует газовый генератор?
Почему редуктор обмерзает зимой и что делать?
Газовый генератор надёжен ровно настолько, насколько правильно собрана его газовая рампа. Узнайте паспортное окно давления, посчитайте расход, подберите редуктор по производительности с запасом и обеспечьте источнику способность отдавать этот расход в мороз — тогда установка будет держать номинал стабильно, а не «как повезёт с баллоном». Экономия на редукторе и подводке всегда оборачивается провалами под нагрузкой и лишним износом двигателя.
