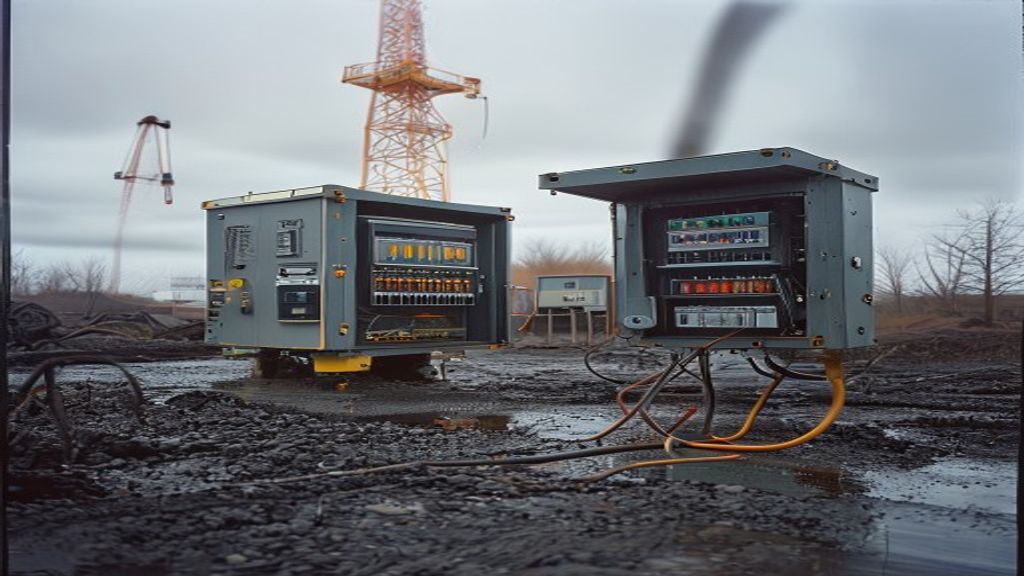

Молниезащита и УЗИП для генератора на открытой площадке
Генератор на открытой площадке — самая уязвимая для грозы точка энергоснабжения. Установка стоит на грунте, подключена длинными кабелями к бытовке, щиту и потребителям, а сверху — открытое небо. Даже если молния бьёт не прямо в раму, а в дерево, опору или землю за сотню метров, по проводам и по контуру заземления приходит импульс на десятки киловольт. Первым «сгорает» самое дорогое и хрупкое: контроллер АВР, плата AVR альтернатора, зарядное устройство АКБ, инверторы и любая электроника у потребителя.
Эта статья — для тех, кто ставит генератор на стройке, дачном участке без капитального ввода, на удалённом объекте или как резерв дома в грозовом регионе. Разберём, откуда берутся перенапряжения, чем отличаются УЗИП (ОПН) классов I, II и III, как их правильно скоординировать между собой и с вводным автоматом, и почему без нормального заземления и уравнивания потенциалов любая защита превращается в бесполезную коробочку.
Цена ошибки прямая: один сгоревший контроллер АВР — это 15 000–40 000 ₽ и простой без резерва, а сгоревшая техника у потребителя ляжет на вас. Комплект УЗИП обходится в разы дешевле.
Откуда берётся перенапряжение на площадке
Не всякое опасное перенапряжение — это прямой удар молнии в объект. Их несколько видов, и защищаться нужно от всех.
- Прямой удар (LEMP). Молния попадает в мачту, дерево, кран, молниеотвод. Ток от 5 до 200 кА, форма импульса 10/350 мкс (фронт 10 мкс, спад до половины 350 мкс) — это «толстый», энергоёмкий импульс. От него защищает только класс I.
- Занос потенциала по проводам. Удар в ЛЭП или в землю рядом с трассой наводит импульс, который приходит по вводному кабелю. Форма 8/20 мкс — короче и «острее», защищает класс II.
- Индуктированные наводки. Магнитное поле разряда наводит ЭДС в петлях проводки. Величина зависит от площади петли и расстояния до канала молнии.
- Коммутационные (SEMP). Не грозовые: пуск мощного двигателя, переключение АВР, обрыв индуктивной нагрузки. Короткие, но частые.
Важна форма импульса, а не только амплитуда. Импульс 10/350 мкс несёт в десятки раз больше энергии, чем 8/20 мкс той же амплитуды, потому что «спадает» дольше. Поэтому класс II, рассчитанный на 8/20, физически не переживёт прямой удар — сгорит и уйдёт в короткое замыкание. Это ключевая причина, почему нужен именно каскад, а не одна «универсальная» коробка.
Классы УЗИП I, II, III: чем различаются
УЗИП (устройство защиты от импульсных перенапряжений), он же ОПН или SPD, — это варистор или разрядник, который при превышении напряжения открывается и сбрасывает импульсный ток в землю, а после — восстанавливается. Классы отличаются испытательной формой импульса, отводимым током и остаточным напряжением (уровнем защиты Up).
| Параметр | Класс I (Тип 1) | Класс II (Тип 2) | Класс III (Тип 3) |
|---|---|---|---|
| Форма импульса | 10/350 мкс | 8/20 мкс | 1,2/50 + 8/20 мкс |
| Нормируемый ток | Iimp 12,5–25 кА/полюс | In 20–40 кА, Imax до 70 кА | Uoc 6–10 кВ |
| Уровень защиты Up | ≈2,5–4 кВ | ≈1,3–2 кВ | ≈1,0–1,5 кВ |
| Где ставить | Вводной щит (ГРЩ) | Распредщит, щит АВР | У розетки/прибора |
| От чего защищает | Прямой удар | Занос, наводки | Остаточный импульс |
Логика проста: класс I «срубает» энергетический пик до нескольких киловольт, класс II дожимает остаток до ~1,5 кВ, класс III обеспечивает тонкую защиту у прибора до ~1 кВ — уровня, который выдержит блок питания электроники. Ни одна ступень поодиночке не закрывает всю задачу.
Отсюда сразу видно, почему длина подключения критична: добавка примерно 1 кВ на метр провода на импульсе 8/20 мкс легко «съедает» весь запас и делает УЗИП бесполезным.
Каскад и координация ступеней
Чтобы ступени работали согласованно, а не мешали друг другу, между ними нужна развязка. Проблема в том, что класс II может открыться раньше класса I (у него ниже порог) и принять на себя энергию 10/350 мкс, на которую не рассчитан. Развязка заставляет ступени срабатывать в правильном порядке.
| Между ступенями | Развязка | Минимум | Замечание |
|---|---|---|---|
| Класс I → Класс II | Кабель | ≥ 10 м | Индуктивность линии задерживает класс II |
| Класс I → Класс II | Дроссель развязки | если <10 м | Ставят, когда щиты рядом |
| Класс II → Класс III | Кабель | ≥ 5 м | Обычно выполняется само собой |
| Комбо I+II | — | 0 м | Если производитель заявил координацию |
Если вводной и распределительный щиты стоят вплотную (частый случай на компактной площадке), между классом I и II ставят дроссель развязки или берут заводское комбинированное УЗИП класса I+II с гарантированной внутренней координацией. Самодеятельность вроде «намотать пару витков кабеля» не считается развязкой — нужна расчётная индуктивность.
Заземление и уравнивание потенциалов
УЗИП сбрасывает ток в землю — значит, всё держится на качестве заземляющего устройства. Если сопротивление контура высокое, при отводе импульсного тока на шине PE «подскакивает» потенциал, и защита не работает: разность напряжений между фазой и корпусом остаётся опасной.
Практический вывод парадоксален для новичка: абсолютное значение сопротивления заземления при грозозащите вторично — важнее, чтобы все металлические части (рама генератора, корпус щита, шина PE, арматура, труба выхлопа) были связаны в единую систему уравнивания потенциалов (ГЗШ). Тогда импульс поднимает потенциал всего «острова» одновременно, и разности напряжений, опасной для изоляции, не возникает.
- Норма для повторного заземления PEN и защитного заземления по ПУЭ — обычно не более 30 Ом на площадке, для молниезащиты стремятся к 10 Ом и ниже.
- Раму генератора заземляют отдельным проводником на общий контур, сечение по ПУЭ — медь не менее 10 мм² (по механической прочности для открытой прокладки чаще 16 мм²).
- Все УЗИП подключают к одной ГЗШ кратчайшим путём; «звезда» от одной точки лучше «шлейфа».
Правила монтажа и типичные ошибки
Даже дорогой комплект УЗИП не сработает при грубом монтаже. Вот что реально определяет результат.
- Правило 50 см. Суммарная длина проводников от УЗИП до фазы и до земли — не более 0,5 м. Каждый лишний метр добавляет ~1 кВ на импульсе. Это правило №1.
- Сечение. Подводящие проводники класса I — медь не менее 16 мм², класса II — не менее 6 мм², короткие и прямые, без петель и острых изгибов.
- V-образное подключение. Нагрузку подключают «сквозь» УЗИП (шлейфом через клемму), чтобы остаточное напряжение на проводах не добавлялось к Up.
- Индикация. Раз в сезон и после каждой грозы проверять окошки: красный флажок — варистор отработал, менять картридж.
- Предохранитель. Отдельная защита каждого УЗИП по паспорту — иначе при пробое варистора ток КЗ пойдёт через него.
| Ошибка | Последствие | Как правильно |
|---|---|---|
| Длинные провода к УЗИП (>1 м) | Up вырастает вдвое-втрое, защита не держит | Кратчайший путь, ≤0,5 м |
| Один класс II на вводе площадки | Сгорит при прямом ударе | Каскад I+II+III |
| Нет уравнивания потенциалов | Импульс «обходит» защиту по корпусам | Единая ГЗШ |
| УЗИП без предохранителя | Пожар при деградации варистора | Автомат/вставка gG по паспорту |
| Тонкий провод заземления рамы | Обрыв, потенциал на корпусе | Медь ≥16 мм² |
Пример: комплект УЗИП для генератора 8 кВт на стройплощадке
Что защищать в генераторной установке
У ДГУ на площадке есть свои «слабые звенья», которые страдают первыми. Их и приоритизируем.
- Контроллер АВР — микропроцессорная плата, самое дорогое и уязвимое. Питается и от сети, и от генератора — защищаем оба входа.
- Плата AVR альтернатора — регулятор возбуждения. Импульс по выходным клеммам выводит её из строя, генератор теряет напряжение.
- Зарядное устройство АКБ автозапуска — постоянно под сетью в дежурном режиме, ловит все наводки.
- Электроника потребителя — котёл, насос с частотником, ПК в бытовке.
Для резервного питания дома в грозовом регионе логика та же, но добавляется защита ввода от городской сети. Полезный разбор про специфику автономного питания в сложных условиях — в материале про газовый генератор для дома. А если резерв нужен с автозапуском, смотрите готовые решения с АВР — контроллер в них как раз тот узел, который УЗИП и бережёт.
Подберём модель с АВР под вашу нагрузку и подскажем схему защиты и заземления. Дизельные и бензиновые станции 3–10 кВт с автоматикой — с доставкой и запуском.
Смотреть дизельные с АВР в каталоге → Консультация инженера: +7(495)108-03-90
Можно ли обойтись одним УЗИП класса II на площадке?
Зачем нужна развязка между УЗИП, если оба стоят в одном щите?
Какое сопротивление заземления нужно для грозозащиты генератора?
УЗИП защищает от прямого попадания молнии в генератор?
Как понять, что УЗИП отработало и его пора менять?
Нужен ли УЗИП, если генератор работает всего пару недель на объекте?
Молниезащита генератора на площадке — это не одна коробка, а система: каскад УЗИП классов I→II→III с правильной развязкой, монтаж короткими проводниками по правилу 0,5 м, тепловая защита каждого модуля и, главное, единая система уравнивания потенциалов. Соберите её один раз грамотно — и грозовой сезон перестанет быть лотереей для дорогой автоматики вашей ДГУ.
