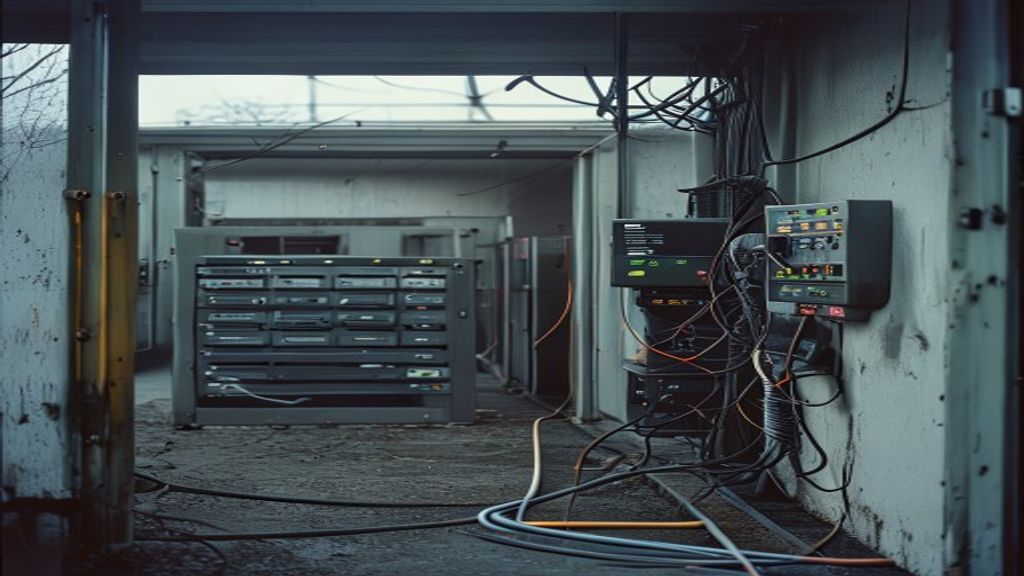

Генератор и ИБП двойного преобразования: почему ИБП «не принимает» генератор
Ставят дизель-генератор в резерв к серверной или котельной, для надёжности между ними — ИБП двойного преобразования. Логика железная: сеть пропала, ИБП держит нагрузку на батарее, запускается генератор, ИБП переходит на его питание. А на деле ИБП «не принимает» генератор — постоянно сбрасывается на байзас или разряжает аккумуляторы, будто генератора и нет. В итоге самое надёжное звено превращается в самое капризное.
Статья для тех, кто строит связку «ДГУ + ИБП» для дома с газовым котлом, серверной, медоборудования или производства и столкнулся с тем, что ИБП не хочет работать от генератора. Разберём, почему онлайн-ИБП придирчив к качеству питания, что такое узкое окно частоты и напряжения, зачем генератор берут с запасом 1,25–2× и как настроить систему, чтобы ИБП спокойно принимал генератор.
Проблема инженерная и решаемая, но её нельзя игнорировать: если ИБП при работе генератора сидит на батарее, то через 5–15 минут батареи сядут, и защищённая нагрузка обесточится ровно тогда, когда генератор исправно тарахтит рядом. Цена ошибки — простой критичной нагрузки при формально работающем резерве.
Как устроен ИБП двойного преобразования
Онлайн-ИБП (double conversion) не пропускает входное напряжение напрямую. Он сначала выпрямляет входной переменный ток в постоянный, а затем инвертором заново синтезирует чистую синусоиду 230 В / 50 Гц. Нагрузка всегда питается от инвертора, а вход служит только для питания выпрямителя и заряда батарей. Это даёт идеальное питание на выходе независимо от того, что творится на входе — за что такие ИБП и ценят.
Но у этой схемы есть обратная сторона: выпрямитель на входе — это нелинейная нагрузка, и ИБП постоянно контролирует качество входного напряжения. Если вход выходит за допустимые пределы по частоте или напряжению, ИБП решает, что «сеть плохая», и уходит на защиту нагрузки: либо на статический байпас (если там сеть в норме — но у нас сети нет), либо на батарею. Когда источником входа выступает генератор, эта придирчивость и вызывает проблему.
Узкое окно частоты и напряжения
ИБП принимает вход как «годный», только если частота и напряжение стабильно держатся в заданном окне. По умолчанию это окно узкое, потому что производитель настраивает ИБП на качественную городскую сеть.
| Параметр входа | Типовое «узкое» окно ИБП | Что выдаёт генератор |
|---|---|---|
| Частота, Гц | 50 ± 1 Гц (±2 %) | Плавает при набросе: 47–53 Гц |
| Напряжение, В | 230 ± 10 % | Проседает при пуске нагрузки |
| Скорость изменения частоты | плавная | Резкие рывки при переходных процессах |
Генератор по своей природе не держит частоту так же жёстко, как сеть: частота привязана к оборотам двигателя, а обороты «гуляют» при изменении нагрузки, пока регулятор их выравнивает. При набросе нагрузки обороты (а с ними и частота) кратковременно проседают, при сбросе — подскакивают. Если эти колебания выходят за окно ИБП, тот считает вход негодным и уходит на батарею. Особенно чувствительна к частоте синхронизация инвертора ИБП.
Решение — либо расширить окно входа в настройках ИБП (перевести в «генераторный» режим), либо обеспечить генератору стабильную частоту за счёт запаса мощности и хорошего регулятора оборотов. Обычно применяют оба подхода сразу.
Почему нужен запас мощности генератора
Главная причина плавающей частоты — недостаток мощности. Если ИБП со своей нагрузкой отбирает у генератора почти весь его номинал, то любое изменение (заряд батарей после разряда, наброс нагрузки) роняет обороты, и частота вылетает за окно. Поэтому генератор под ИБП двойного преобразования берут с запасом.
| Ситуация | Коэффициент запаса генератора к мощности ИБП |
|---|---|
| Современный ИБП с корректором мощности (PFC), «генераторный» режим | 1,25–1,5× |
| Обычный онлайн-ИБП без PFC | 1,5–2× |
| ИБП со старым 6-пульсным выпрямителем, заряд разряженных батарей | до 2× и более |
Пример: ИБП 10 кВА. Генератор под него берут не 10 кВт, а ориентировочно 15–20 кВт. Запас нужен не «на всякий случай», а из физики: выпрямитель ИБП создаёт нелинейную нагрузку с гармониками, стартовый заряд разряженных батарей добавляет мощности, а частота должна оставаться стабильной при всех этих процессах. Недостаточный запас — прямая причина того, что ИБП сваливается на батарею.
Нелинейная нагрузка ИБП и генератор
Выпрямитель ИБП потребляет ток не синусоидой, а короткими импульсами на пиках напряжения. Это порождает гармоники тока (особенно 5-ю, 7-ю), которые искажают форму напряжения генератора и дополнительно нагружают альтернатор. Чем «грязнее» вход ИБП, тем труднее AVR генератора держать стабильное напряжение, а нагрев обмоток растёт.
Из-за этого важны два момента. Первый — альтернатор должен иметь запас и хороший AVR, чтобы держать напряжение под нелинейной нагрузкой. Второй — современные ИБП с активным корректором коэффициента мощности (PFC, input power factor ~0,99) потребляют почти синусоидальный ток и куда «дружелюбнее» к генератору, чем старые модели с 6-пульсным выпрямителем и входным THD 25–30 %. Если система проектируется с нуля, ИБП с PFC заметно снижает требуемый запас генератора.
Пример: подбор дизель-генератора под ИБП 6 кВА для серверной
Как подружить ИБП с генератором
Практический чек-лист, чтобы ИБП стабильно принимал генератор:
- Запас мощности генератора 1,25–2× относительно мощности ИБП — базовое условие стабильной частоты.
- Включить «генераторный» режим ИБП — расширить окно входной частоты (например, до ±5–6 %) и разрешить более медленную синхронизацию.
- Ограничить ток заряда батарей ИБП (walk-in / soft-start заряда), чтобы старт заряда не грузил генератор ударно.
- Выбрать генератор с качественным AVR и достаточной перегрузочной способностью — он лучше держит напряжение под нелинейной нагрузкой.
- Предпочесть ИБП с PFC — он снижает гармоники и требования к запасу генератора.
- Проверить фактическое поведение под реальной нагрузкой: запустить генератор, перевести ИБП на него, посмотреть, держит ли он вход при заряде батарей и набросах.
| Настройка | По умолчанию | Для работы с генератором |
|---|---|---|
| Окно входной частоты | 50 ± 1 Гц | 50 ± 3 Гц (генераторный режим) |
| Ток заряда батарей | Максимальный | Ограничен / плавный старт |
| Запас генератора | — | 1,25–2× мощности ИБП |
Подберём ДГУ с правильным запасом мощности и стабильной частотой под ваш ИБП. Дизельные электростанции ТСС с АВР 5–30 кВт — в каталоге дизельных генераторов. Под серверную и котельную подойдут, например, ТСС SDG 7500EHA с АВР от 169 150 ₽ или ТСС SDG 9000EH3A с АВР от 209 961 ₽.
Расчёт запаса под конкретный ИБП — по телефону +7(495)108-03-90.
Типовые ошибки
Что чаще всего ломает связку ДГУ + ИБП:
- Генератор «один в один» по мощности ИБП. Частота плавает, ИБП сидит на батарее — самая частая ошибка.
- Не переведён «генераторный» режим ИБП. Узкое заводское окно частоты не даёт принять живой генератор.
- Ударный заряд разряженных батарей. После долгого автономного хода ИБП начинает заряд на полном токе и роняет генератор — нужен плавный старт заряда.
- Старый ИБП без PFC + слабый альтернатор. Гармоники искажают напряжение, AVR не справляется, форма «плывёт».
- Проверка только «на холостом ИБП». Систему тестируют без реальной нагрузки и заряда, а в час икс она разваливается.
Почему ИБП двойного преобразования не принимает генератор?
Какой запас мощности генератора нужен под ИБП?
Что такое «генераторный режим» ИБП?
Почему ИБП разряжает батареи, хотя генератор работает?
Влияет ли нелинейная нагрузка ИБП на генератор?
Как проверить, что генератор подходит под ИБП?
Связка «дизель-генератор + ИБП двойного преобразования» надёжна, но только при правильном согласовании. Два ключа к успеху — достаточный запас мощности генератора (1,25–2×), чтобы частота не плавала, и расширенное окно входа ИБП в «генераторном» режиме. Добавьте плавный заряд батарей и ИБП с PFC — и капризное на первый взгляд звено станет самым устойчивым в вашей системе резервного питания.
