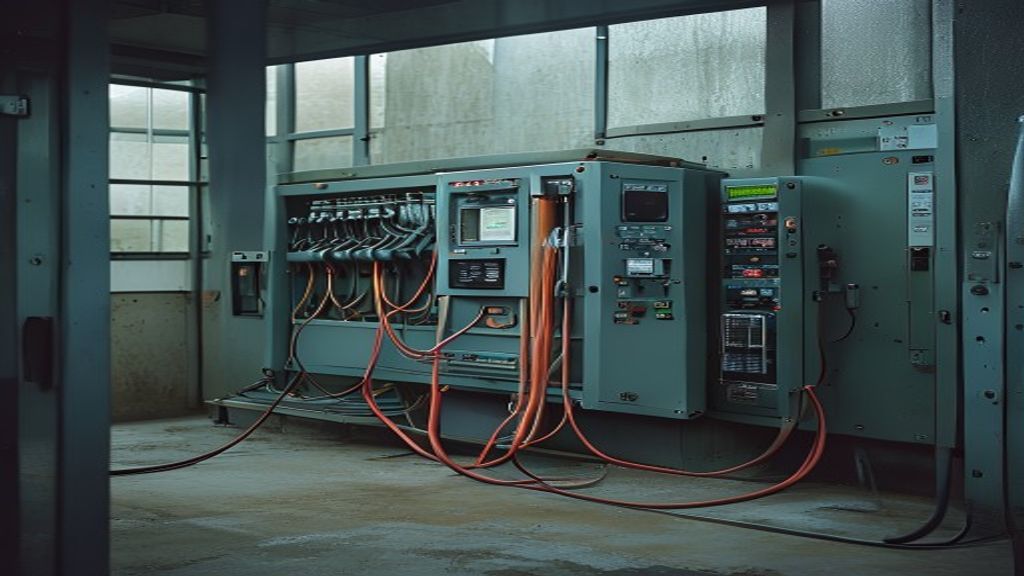

Перекос фаз на трёхфазном генераторе: допустимый дисбаланс и как не спалить обмотку
Трёхфазный генератор на 15 кВт спокойно тянет 8 кВт, но одна из обмоток греется так, что лак пахнёт горелым, а автомат по этой фазе выбивает. Формально запас двойной — фактически установка на грани аварии. Причина почти всегда одна: вся однофазная нагрузка навешана на одну фазу, а две другие простаивают. Это и есть перекос фаз — самая частая и самая недооценённая ошибка при эксплуатации трёхфазных электростанций 5–30 кВт.
Статья для тех, кто ставит трёхфазный генератор на дом, мастерскую или объект и подключает к нему в основном однофазных потребителей (розетки, свет, насосы, бытовую технику). Разберём, откуда берётся дисбаланс, какой перекос считается допустимым, что физически происходит с обмоткой при перегрузе одной фазы и как правильно раскидать нагрузку, чтобы не спалить дорогой альтернатор.
Цена ошибки предметная: межвитковое замыкание в перегретой обмотке — это не гарантийный случай, а ремонт или замена генераторной части, сопоставимая по стоимости с половиной установки. При этом двигатель, автомат и вольтметр могут показывать «всё в норме».
Откуда берётся перекос фаз
Трёхфазный генератор рассчитан на равномерную нагрузку: три обмотки статора одинаковы, и производитель делит паспортную мощность на три равные части. Условно 15 кВт установки — это три обмотки по 5 кВт каждая. Пока нагрузка симметрична, всё сбалансировано: токи в фазах равны, ток в нейтрали близок к нулю, вибрация ротора минимальна.
Проблема в том, что реальная бытовая и мелкопромышленная нагрузка почти вся однофазная: розетки на 220 В, освещение, холодильник, скважинный насос, бойлер, электрокотёл. Каждый такой потребитель подключается между одной фазой и нейтралью. Если электрик (или сам владелец) заводит всё это на первую попавшуюся фазу, то одна обмотка нагружается на 100 %, а две другие — почти вхолостую. Это и есть перекос: неравномерное распределение токов между фазами.
Дисбаланс оценивают в процентах — как отклонение самой нагруженной (или самой разгруженной) фазы от среднего значения токов. Считать удобно по формуле ниже.
Ещё один источник перекоса — крупная однофазная нагрузка, которую в принципе некуда «размазать»: сварочный аппарат, мощный ТЭН, однофазный насос 3–5 кВт. Такой потребитель сам по себе создаёт перекос, и его приходится учитывать отдельно при выборе генератора.
Допустимый дисбаланс: цифры и нормы
Жёсткого единого норматива «столько процентов и ни капли больше» для бытовых ДГУ нет, но производители альтернаторов и практика эксплуатации сходятся на понятных ориентирах. Общепринятое правило: ток любой фазы не должен превышать номинальный фазный ток, а разброс токов между фазами желательно держать в пределах 20–25 %. Отдельно ограничивают ток в нейтрали — он не должен превышать номинальный ток фазы (а с учётом гармоник — см. отдельную тему, лучше иметь запас).
| Перекос токов по фазам | Оценка | Что делать |
|---|---|---|
| до 10 % | Норма | Ничего, идеальный баланс |
| 10–25 % | Допустимо | Приемлемо для быта, следить |
| 25–40 % | Плохо | Перекинуть часть нагрузки на другие фазы |
| > 40 % | Опасно | Обмотка перегревается, срочно перераспределить |
Важно понимать: 25 % — это не про «четверть мощности», а про разброс токов относительно среднего. Абсолютный потолок — номинальный фазный ток. Его считают из паспортной мощности установки.
| Мощность генератора (3ф) | Мощность на фазу | Номинальный ток фазы (при 230 В) |
|---|---|---|
| 10 кВт | ≈ 3,3 кВт | ≈ 14,5 А |
| 15 кВт | ≈ 5,0 кВт | ≈ 21,7 А |
| 20 кВт | ≈ 6,7 кВт | ≈ 29 А |
| 30 кВт | ≈ 10 кВт | ≈ 43,5 А |
Отсюда ключевой вывод, который многих удивляет: трёхфазный генератор 15 кВт не выдаёт 15 кВт на одну однофазную розетку. Максимум с одной фазы — около 5 кВт. Если вам нужно снять с одной точки 10–15 кВт однофазной мощности, трёхфазная машина не подходит — берите однофазную того же класса.
Что происходит с обмоткой при перегрузе одной фазы
Перегруженная фаза — это в первую очередь тепло. Ток течёт по обмотке статора, а нагрев пропорционален квадрату тока: если ток вырос в 1,5 раза, потери и нагрев выросли в 2,25 раза. Изоляция обмоточного провода имеет класс нагревостойкости (обычно F или H, 155–180 °C). Как только температура перегруженной обмотки уходит за предел класса изоляции, лак начинает деградировать — сначала темнеет, потом теряет диэлектрические свойства, и появляется межвитковое замыкание.
Второй эффект — просадка напряжения на перегруженной фазе и его подъём на разгруженных. AVR (автоматический регулятор напряжения) в трёхфазной машине обычно измеряет напряжение по одной фазе или усреднённо и не может «поднять» одну обмотку, не задрав остальные. В результате на пустых фазах напряжение может уйти к 240–250 В, а на нагруженной просесть до 200–210 В. Техника на «высокой» фазе живёт в перенапряжении, на «низкой» — недополучает мощность.
Третий эффект — механический. Несимметрия токов статора создаёт пульсирующий момент и дополнительную вибрацию ротора, повышенную нагрузку на подшипники. На больших перекосах это слышно как гул и вибрацию, отличную от ровной работы под симметричной нагрузкой.
Как правильно распределить однофазную нагрузку
Задача монтажа — раскидать однофазных потребителей по трём фазам так, чтобы расчётные токи получились близкими. Делают это на этапе сборки щита, группируя нагрузки:
- Составьте список однофазных потребителей с их мощностями (кВт) и оцените, какие работают одновременно.
- Распределите их по трём фазам так, чтобы суммарная нагрузка каждой фазы была примерно равной.
- Крупную постоянную нагрузку (котёл, бойлер, насос) «разведите» по разным фазам, а не собирайте на одной.
- Мелкие розеточные группы и свет чередуйте между фазами по этажам/помещениям.
- Трёхфазных потребителей (станок, насос 380 В) это не касается — они грузят все три фазы симметрично сами.
Пример: балансировка нагрузки дома на генераторе ТСС SDG 7000 (7 кВт, 3 фазы)
Защита и контроль перекоса
Штатный автомат от перекоса не спасает, поэтому его контролируют отдельно:
- Реле контроля фаз (напряжения): следит за симметрией напряжений, обрывом и слипанием фаз, отключает нагрузку при выходе за уставки. Базовая защита для любого трёхфазного ввода.
- Пофазные амперметры или щитовой анализатор: позволяют глазами видеть токи трёх фаз и балансировать нагрузку вручную.
- Отдельные автоматы на каждую фазу/группу: ограничивают ток конкретной обмотки — если фаза перегружена, выбьет именно её автомат, а не общий.
- Контроллер АВР с защитой по току: в автоматических установках контроллер может отслеживать пофазный ток и снимать нагрузку.
| Средство контроля | Что отслеживает | Реакция |
|---|---|---|
| Реле контроля фаз | Симметрия U, обрыв, перекос напряжений | Отключение нагрузки |
| Пофазные амперметры | Ток каждой фазы | Ручная балансировка |
| Пофазные автоматы | Перегруз отдельной обмотки | Отключение только этой фазы |
| Тепловое реле альтернатора | Температура обмотки | Аварийный стоп (если есть) |
Поможем рассчитать, хватит ли фазной мощности под ваши однофазные потребители, и когда выгоднее однофазная машина. Трёхфазные дизельные электростанции ТСС 5–30 кВт с АВР — в каталоге дизельных генераторов.
Консультация по телефону +7(495)108-03-90 — назовите список потребителей, подберём модель.
Частые ошибки монтажа
Ошибки, которые мы регулярно видим на объектах:
- Вся однофазная нагрузка на одной фазе. Классика: электрик завёл дом на фазу A «чтобы быстрее», остальные две пустуют. Обмотка A перегревается.
- «У меня 15 кВт, значит, чайник+бойлер 6 кВт с одной розетки потянет». Нет: с фазы снимается только треть, ~5 кВт.
- Игнор пусковых токов на перегруженной фазе. Насос при запуске даёт 3–7-кратный ток; если он на уже нагруженной фазе, кратковременный перегруз ещё жёстче.
- Нет пофазного контроля. Без амперметров перекос не виден, пока не запахнет гарью.
- Трёхфазный генератор ради «престижа». Если все потребители однофазные и мелкие, трёхфазная машина усложняет монтаж без пользы; часто проще однофазная.
Какой перекос фаз считается допустимым на генераторе?
Сколько мощности можно снять с одной фазы трёхфазного генератора?
Почему автомат не отключается при перекосе фаз?
Что будет с обмоткой, если долго грузить одну фазу?
Можно ли поставить однофазную нагрузку на трёхфазный генератор?
Как проще всего контролировать перекос на месте?
Перекос фаз — это тот случай, когда «запас по кВт» обманчив: генератор с двойным запасом мощности можно вывести из строя, повесив всё на одну обмотку. Правило простое — думайте не о суммарных киловаттах, а о токе каждой фазы. Раскидайте однофазную нагрузку на три равные части, поставьте пофазный контроль и держите разброс в пределах 20–25 %. Тогда трёхфазный альтернатор проживёт весь свой ресурс, а не сгорит через сезон из-за одной перегруженной фазы.
