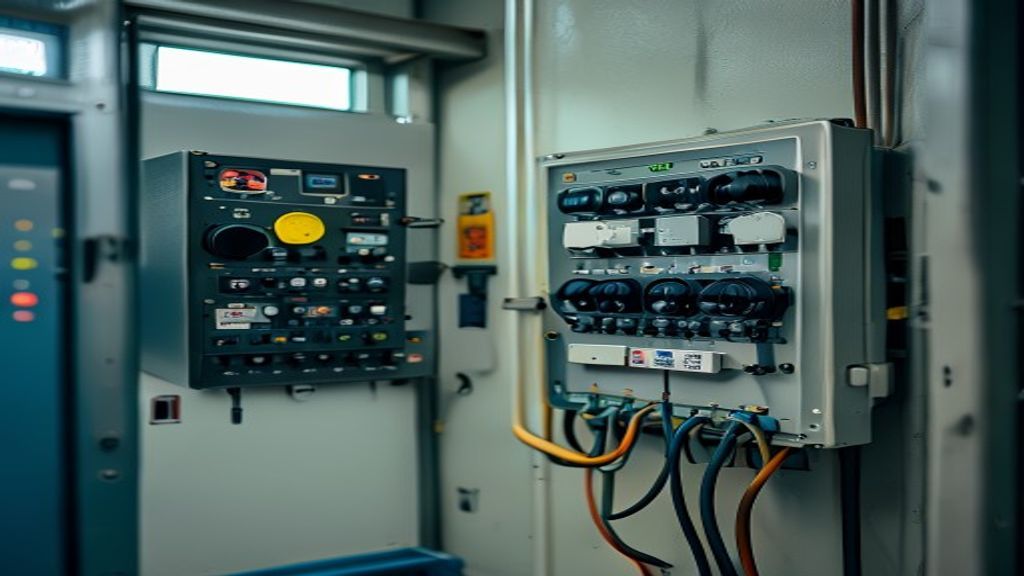

Логика работы АВР: полный цикл автозапуска по секундам
АВР (автоматический ввод резерва) — это та автоматика, ради которой люди и покупают генератор «с автозапуском». Пропала сеть — генератор сам завёлся, прогрелся, взял нагрузку; сеть вернулась — отдал нагрузку обратно, остыл и заглушился. Хозяин может быть в другом городе. Но за этой простотой стоит жёсткий алгоритм с десятком временных уставок, и если их не понимать, начинаются вопросы: почему генератор заводится не сразу, почему после возврата света он ещё пять минут молотит, почему иногда не запускается с первой попытки.
Эта статья — подробный разбор полного цикла АВР по секундам: от пропадания сети до остановки. Пройдём каждую фазу с реальными временными уставками контроллера, объясним, зачем нужна каждая задержка, разберём защиты (3 попытки старта, контроль напряжения и частоты) и типичные ошибки настройки. Понимание этой логики нужно всем, у кого генератор в резерве: чтобы правильно выставить уставки, не пугаться нормального поведения и вовремя заметить неисправность.
Что такое АВР и из чего он состоит
АВР — это связка контроллера автозапуска и силового переключателя ввода. Контроллер (у бытовых машин это плата на панели, у профессиональных — модуль вроде DeepSea, ComAp, Smartgen) постоянно следит за параметрами городской сети и решает, когда запускать генератор и когда переключать нагрузку. Силовой узел — это два контактора или моторизованный перекидной рубильник с механической блокировкой, которая физически не даёт замкнуть городскую сеть и генератор одновременно.
- Контроллер — «мозг»: измеряет напряжение/частоту сети и генератора, ведёт таймеры, командует стартером.
- Ввод резерва (ATS) — два контактора «Сеть» и «Генератор» с взаимной блокировкой.
- Стартовая цепь — реле стартера, свечи/подкачка, у газового — газовый клапан.
- АКБ автозапуска — питает контроллер и стартер; её здоровье критично.
Полный цикл автозапуска по секундам
Разберём весь цикл на примере газового генератора с АВР. Отсчёт ведём от момента пропадания сети (t = 0). Уставки — типовые для бытового/полупрофессионального контроллера; конкретные значения задаются в меню.
- t = 0 — пропадание сети. Контроллер фиксирует, что напряжение хотя бы одной фазы вышло за уставку (обычно ниже 170–180 В или выше 250 В, либо частота вне 47–53 Гц).
- t = 0…3–5 с — выдержка на дребезг (start delay). Контроллер не реагирует мгновенно: он ждёт, что это не кратковременная просадка или моргание сети. Если за это время сеть вернулась — цикл сбрасывается, генератор не заводится. Это отсекает ложные пуски при кратких «клевках» напряжения.
- t ≈ 5 с — предпусковая подготовка (preheat/prelube). У дизеля — прогрев свечей накаливания 3–10 с; у газового — открытие газового клапана и продувка. Затем подаётся команда на стартер.
- t ≈ 8…13 с — 1-я попытка старта (cranking). Стартер крутит 3–5 с. Как только контроллер видит признак запуска (обороты/частота генератора/давление масла) — отпускает стартер. Если двигатель не схватился — пауза 5–10 с и следующая попытка.
- Прогрев (warm-up) 10–30 с. Двигатель завёлся, но нагрузку сразу не берёт: контроллер даёт ему выйти на стабильные обороты, поднять напряжение и частоту до номинала (230 В / 50 Гц) и прогреться. У газового генератора важно, чтобы стабилизировалась газовоздушная смесь.
- Перевод нагрузки (transfer). Контроллер размыкает контактор «Сеть» (он и так обесточен) и с задержкой 0,5–2 с (dead time, чтобы контакты сети точно разошлись) замыкает контактор «Генератор». Дом получает питание. Именно поэтому свет появляется не мгновенно, а через ~30–60 с после пропадания сети.
- Рабочий режим. Генератор держит нагрузку, контроллер следит за напряжением, частотой, давлением масла, температурой и параллельно мониторит городскую сеть на предмет возврата.
Теперь обратный ход — когда городская сеть вернулась:
- Возврат сети зафиксирован. Контроллер видит, что напряжение и частота сети вернулись в норму по всем фазам.
- Выдержка на стабильность сети (return delay) 1–5 мин. Ключевой момент: контроллер не переключается сразу. Он ждёт, что сеть вернулась «всерьёз», а не мигнула. Если за эту выдержку сеть снова пропала — генератор остаётся под нагрузкой, лишнего переключения нет.
- Обратный перевод нагрузки. Размыкается контактор «Генератор», выдержка dead time, замыкается контактор «Сеть». Дом снова на городе.
- Остывание на холостом ходу (cooldown) 1–3 мин. Генератор молотит без нагрузки — это не глюк, а обязательный режим: даёт двигателю и (если есть) турбине равномерно остыть, чтобы не было теплового удара. Вот почему после возврата света генератор ещё несколько минут работает.
- Останов (stop). Контроллер глушит двигатель (у газового — закрывает газовый клапан), переходит в режим ожидания и снова следит за сетью. Цикл готов повториться.
Таблица типовых временных уставок
| Фаза | Параметр | Типовая уставка | Зачем |
|---|---|---|---|
| Пропадание сети | Start delay (дребезг) | 3–5 с | Отсечь моргания сети |
| Предпуск | Preheat (дизель) | 3–10 с | Прогрев свечей накаливания |
| Старт | Cranking (одна попытка) | 3–5 с | Прокрутка стартером |
| Старт | Пауза между попытками | 5–10 с | Остудить стартер, дать АКБ |
| Старт | Число попыток | 3 | Защита от «прожига» стартера |
| Прогрев | Warm-up | 10–30 с | Выйти на 230 В / 50 Гц |
| Перевод | Dead time (перекидка) | 0,5–2 с | Разрыв до замыкания, антипараллель |
| Возврат | Return delay | 1–5 мин | Убедиться, что сеть стабильна |
| Останов | Cooldown (остывание) | 1–3 мин | Плавно остудить двигатель/турбину |
Логика трёх попыток и защиты
Почему именно 3 попытки старта? Это баланс: дать двигателю несколько шансов завестись (особенно в мороз или после долгого простоя), но не сжечь стартер и не разрядить АКБ бесконечной прокруткой. Каждая попытка крутит 3–5 с, между ними пауза, чтобы стартер остыл, а батарея восстановила напряжение под нагрузкой.
Если после 3 попыток двигатель не завёлся — контроллер выдаёт аварию «Fail to start» и прекращает попытки. Это защита: причина (нет топлива/газа, сел АКБ, неисправность) требует вмешательства человека, а не бесконечного кручения. В рабочем режиме контроллер держит целый набор защит, каждая из которых глушит генератор при выходе параметра за уставку:
| Защита | Уставка (ориентир) | Реакция |
|---|---|---|
| Низкое давление масла | < 0,5–1,0 бар | немедленный стоп |
| Перегрев ОЖ | > 95–105 °C | стоп |
| Недонапряжение генератора | < ~190 В | стоп / не брать нагрузку |
| Перенапряжение | > ~250 В | стоп |
| Частота вне нормы | < 47 или > 53 Гц | стоп / не переводить нагрузку |
| Перегруз / КЗ | по автомату | отключение нагрузки |
| Fail to start | после 3 попыток | авария, ожидание оператора |
Пример: разбор одного цикла АВР при кратковременном отключении сети зимой
Типичные ошибки настройки уставок
- Слишком короткий start delay. Генератор дёргается на каждое моргание сети, лишние пуски изнашивают стартер и АКБ. Держите 3–5 с (в местах с «грязной» сетью — больше).
- Слишком короткий return delay. Сеть «дышит» — генератор переключается туда-сюда каждую минуту. Ставьте выдержку 2–5 минут.
- Отключённый или короткий cooldown. Генератор глушится сразу под температурой — тепловой удар, ускоренный износ. Для газового/дизельного — минимум 1–2 минуты остывания.
- Игнор здоровья АКБ. Самая частая причина «не завёлся в час икс» — севшая батарея автозапуска. Контроллер и стартер питаются от неё; без зарядного устройства она саморазряжается за месяцы.
- Слабая продувка/прогрев у газового. Мало времени на стабилизацию смеси — генератор берёт нагрузку с проседающим напряжением.
Готовые решения с уже настроенной автоматикой — это газовые генераторы с АВР. Например, REG GG7200-A с АВР (от 110 726 ₽), REG GG8000-А с АВР (от 112 871 ₽) и Mitsui Power ZM 9500 GE с АВР (от 167 876 ₽) идут с контроллером и вводом резерва «из коробки» — уставки заданы, остаётся подключить и проверить. Если газ в доме — заодно посмотрите разбор про газовый генератор для дома.
Автозапуск, ввод резерва и защиты — уже настроены на заводе. Подберём модель под вашу нагрузку и поможем с уставками под вашу сеть.
Смотреть газовые генераторы с АВР в каталоге → или звоните +7(495)108-03-90
Частые вопросы
Через сколько секунд генератор с АВР даёт питание?
Почему генератор заводится не сразу после отключения света?
Почему после возврата света генератор ещё работает?
Что означают 3 попытки старта?
Почему генератор с АВР не завёлся, когда пропал свет?
Можно ли параллелить генератор с городской сетью через АВР?
Вывод инженера: АВР — не «волшебная кнопка», а последовательность выверенных задержек, каждая из которых защищает генератор или человека. Понимая цикл — дребезг сети, попытки старта, прогрев, перевод, возврат, остывание — вы правильно настроите уставки, не будете пугаться нормального поведения и вовремя заметите неисправность. А главное условие безотказного пуска в час икс — исправная АКБ автозапуска и регулярный тестовый прогон.
